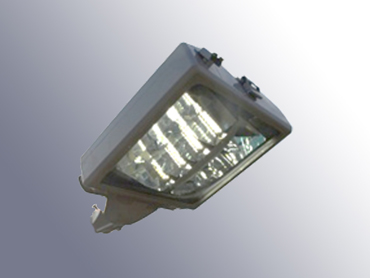

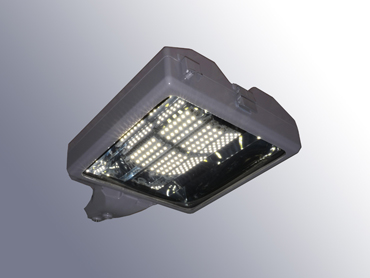

『天の川(道路灯)』は、大阪府との共同開発(特許)による独自の反射技術と放熱設計で省エネ・高光 束・長寿命を実現したエコLED道路灯です。日頃の防犯対策・事故対策や“いざ"というときの災害対策にもなり、安全で安心の街づくりに貢献します。

※ 天の川（道路灯）の特徴

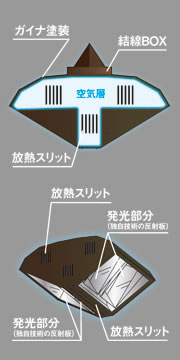

『天の川』の大きな特長として放熱効果があります。ボックス型で内部に空気層を設けた優れた自然放熱設計(特許)により、熱を効率よく逃がし、夏場でも LEDの劣化を抑え、長寿命化を実現します。 ※特許出願中(大阪府との共同開発)

宇宙航空研究開発機構（JAXA）の技術を用いた超断熱塗料がガイナです。断熱のほか、遮熱、結露防止、防汚など優れた機能を発揮します。ガイナが他の塗 料と一線を画すのは、特殊セラミックの効果によるものです。断熱性能に特化し、LEDの劣化を抑え、長寿命化を実現します。

LEDは虫が寄りやすい波長領域350nm付近の波長をほとんど出さないため、虫がほとんど寄り付きません。

既存光源はガラス管を使用のため、振動や衝撃に弱いという欠点があるのに対し、LEDは振動や衝撃、さらに地震にも非常に強い耐衝撃性を実現します。

ナトリウム灯などを寒冷地で使用する際には寿命が短くなってしまいますが、LEDは逆に長寿命化を実現します。

HIDランプのような放電灯は電子安定器を使用しない場合、ちらつきが発生しますが、LEDはちらつき発生しません。




道路灯「天の川」インデックス

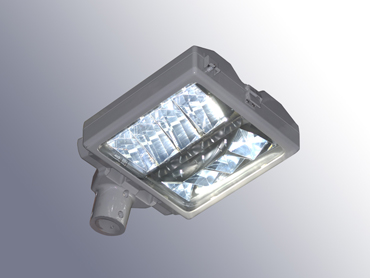

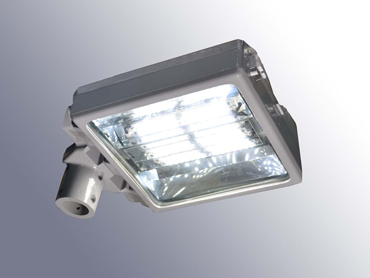

天の川99 LED道路灯（連続照明用）
品番：FK-STC99D8V10/G
※曲線形(水平)ポール専用取付
消費電力：99W
　→詳細
天の川99 LED道路灯（連続照明用）
品番：FK-STH99D8V10/G
※直線ポール専用取付
消費電力：99W
　→詳細
天の川88 LED道路灯（連続照明用）
品番：FK-STC88D8V10/G
※曲線形（水平）ポール専用取付
消費電力：88W
　→詳細
天の川88 LED道路灯（連続照明用）
品番：FK-STH88D8V10/G
※直線ポール専用取付
消費電力：88W
　→詳細
天の川66 LED道路灯（連続照明用）
品番：FK-STC66D8V10/G
※曲線形（水平）ポール専用取付
消費電力：66W
　→詳細
天の川66 LED道路灯（連続照明用）
品番：FK-STH66D8V10/G
※直線ポール専用取付
消費電力：66W
　→詳細
天の川120 LED道路灯（連続照明用）
品番：FK-STC120D8V10/G
※曲線形（水平）ポール専用取付
消費電力：120W
　→詳細
天の川120 LED道路灯（連続照明用）
品番：FK-STH120D8V10/G
※直線ポール専用取付
消費電力：120W
　→詳細
天の川99 LED道路灯　交差点照明用
品番：FK-STC99D8V10K/G
※曲線形（水平）ポール専用取付
消費電力：99W
　→詳細
天の川99 LED道路灯　交差点照明用
品番：FK-STH99D8V10K/G
※直線ポール専用取付
消費電力：99W
　→詳細
天の川88 LED道路灯　交差点照明用
品番：FK-STC88D8V10K/G
※曲線形（水平）ポール専用取付
消費電力：88W
　→詳細
天の川88 LED道路灯　交差点照明用
品番：FK-STH88D8V10K/G
※直線ポール専用取付
消費電力：88W
　→詳細
天の川50 LED歩道灯
品番：FK-STC50V9/M
消費電力：45W
　→詳細
LED街路灯 99W(既存灯具改造品)
品番：ST99D8-KSC-4
消費電力：99W
　→詳細
LED街路灯 65W(既存灯具改造品)
品番：ST65D6-KSC-4
※直線ポール専用取付
消費電力：65W
　→詳細
LED街路灯 45W(既存灯具改造品)
品番：ST43D4-H748
※直線ポール専用取付
消費電力：45W
　→詳細

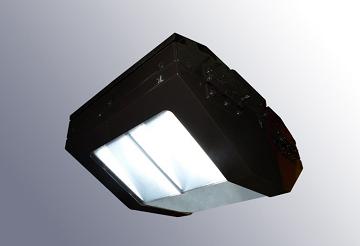

天の川99 LED道路灯(連続照明用)

天の川99 LED道路灯(連続照明用)
株式会社共立電機製作所製
品番：FK-STC99D8V10/G



消費電力：99W
寿命：9万時間

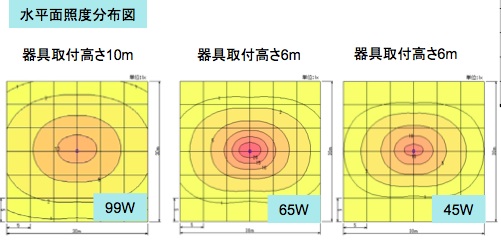

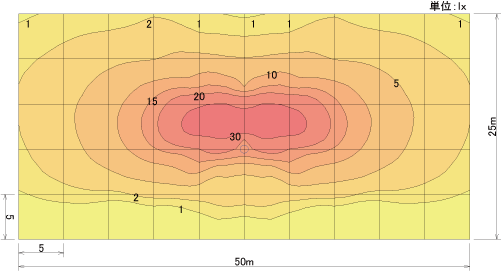

水平面照度分布図
（取付け高さ10m）
灯具の寸法(本体) 680×450×297（mm）
灯具の重量 15kg
灯具の保護等級 IP23
適合取り付け 曲線形(水平)ポール専用取付60.5Φ
※形式末尾 　／Ｇ（強化ガラス）



□ スペック
型番 FK-STC99D8V10/G
入力電圧 AC200〜265V
電源周波数 50/60Hz
定格消費電力 99W
定格入力(電力申請) 102VA(100V時)
104VA(200V時)
LEDランプ色温度 5,000K
平均演色評価指数 Ra70
LEDチップ個数 (LED総ユニット数) 112（8）
ランプ光束 11,000　lm
器具光束 9,800　lm
LED耐用年数(時間) 90,000時間
灯具材質 アルミダイキャスト

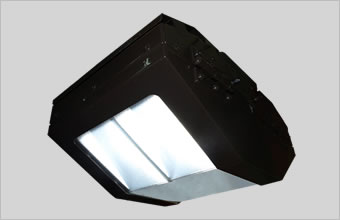

天の川99 LED道路灯(連続照明用)

天の川99 LED道路灯(連続照明用)
株式会社共立電機製作所製
品番：FK-STH99D8V10/G



消費電力：99W
寿命：9万時間



水平面照度分布図
（取付け高さ10m）
灯具の寸法(本体) 597×450×402（mm）
灯具の重量 15kg
灯具の保護等級 IP23
適合取り付け 直線ポール専用取付 60.5Φ
※形式末尾 　／Ｇ（強化ガラス）



□ スペック
型番 FK-STH99D8V10/G
入力電圧 AC200〜265V(専用電源)
電源周波数 50/60Hz
定格消費電力 99W
定格入力(電力申請) 104VA
LEDランプ色温度 5,000K
平均演色評価指数 Ra70
LEDチップ個数 (LED総ユニット数) 96（8）
ランプ光束 11,000　lm
器具光束 9,800　lm
LED耐用年数(時間) 90,000時間
灯具材質 アルミダイキャスト




天の川88 LED道路灯(連続照明用)

天の川88 LED道路灯(連続照明用)
株式会社共立電機製作所製
品番：FK-STC88D8V10/G



消費電力：99W
寿命：9万時間



水平面照度分布図
（取付け高さ10m）
灯具の寸法(本体) 680×450×297（mm）
灯具の重量 15kg
灯具の保護等級 IP23
適合取り付け 曲線形（水平）ポール専用取付 60.5Φ
※形式末尾 　／Ｇ（強化ガラス）



□ スペック
型番 FK-STC88D8V10/G
入力電圧 AC200〜265V(専用電源)
電源周波数 50/60Hz
定格消費電力 88W
定格入力(電力申請) 92VA
LEDランプ色温度 5,000K
平均演色評価指数 Ra70
LEDチップ個数 (LED総ユニット数) 96（8）
ランプ光束 10,000　lm
器具光束 8,900　lm
LED耐用年数(時間) 90,000時間
灯具材質 アルミダイキャスト




天の川88 LED道路灯(連続照明用)

天の川88 LED道路灯(連続照明用)
株式会社共立電機製作所製
品番：FK-STH88D8V10/G



消費電力：88W
寿命：9万時間



水平面照度分布図
（取付け高さ10m）
灯具の寸法(本体) 597×450×402（mm）
灯具の重量 15kg
灯具の保護等級 IP23
適合取り付け 直線ポール専用取付 60.5Φ
※形式末尾 　／Ｇ（強化ガラス）



□ スペック
型番 FK-STH88D8V10/G
入力電圧 AC200〜265V(専用電源)
電源周波数 50/60Hz
定格消費電力 88W
定格入力(電力申請) 92VA
LEDランプ色温度 5,000K
平均演色評価指数 Ra70
LEDチップ個数 (LED総ユニット数) 96（8）
ランプ光束 10,000　lm
器具光束 8,900　lm
LED耐用年数(時間) 90,000時間
灯具材質 アルミダイキャスト




天の川66 LED道路灯(連続照明用)

天の川66 LED道路灯(連続照明用)
株式会社共立電機製作所製
品番：FK-STC66D8V10/G



消費電力：66W
寿命：9万時間



水平面照度分布図
（取付け高さ10m）
灯具の寸法(本体) 680×450×297（mm）
灯具の重量 15kg
灯具の保護等級 IP23
適合取り付け 曲線形（水平）ポール専用取付 60.5Φ
※形式末尾 　／Ｇ（強化ガラス）



□ スペック
型番 FK-STC66D8V10/G
入力電圧 AC200〜265V(専用電源)
電源周波数 50/60Hz
定格消費電力 66W
定格入力(電力申請) 70VA
LEDランプ色温度 5,000K
平均演色評価指数 Ra70
LEDチップ個数 (LED総ユニット数) 96（8）
ランプ光束 7,260　lm
器具光束 6,500　lm
LED耐用年数(時間) 90,000時間
灯具材質 アルミダイキャスト




天の川66 LED道路灯(連続照明用)

天の川66 LED道路灯(連続照明用)
株式会社共立電機製作所製
品番：FK-STH66D8V10/G



消費電力：66W
寿命：9万時間



水平面照度分布図
（取付け高さ10m）
灯具の寸法(本体) 597×450×402（mm）
灯具の重量 15kg
灯具の保護等級 IP23
適合取り付け 直線ポール専用取付 60.5Φ
※形式末尾 　／Ｇ（強化ガラス）



□ スペック
型番 FK-STH66D8V10/G
入力電圧 AC200〜265V(専用電源)
電源周波数 50/60Hz
定格消費電力 66W
定格入力(電力申請) 70VA
LEDランプ色温度 5,000K
平均演色評価指数 Ra70
LEDチップ個数 (LED総ユニット数) 96（8）
ランプ光束 7,260　lm
器具光束 6,500　lm
LED耐用年数(時間) 90,000時間
灯具材質 アルミダイキャスト




天の川120 LED道路灯(連続照明用)

天の川120 LED道路灯(連続照明用)
株式会社共立電機製作所製
品番：FK-STC120D8V10/G



消費電力：120W
寿命：9万時間



水平面照度分布図
（取付け高さ10m）
灯具の寸法(本体) 680×450×297（mm）
灯具の重量 15kg
灯具の保護等級 IP23
適合取り付け 曲線形(水平)ポール専用取付60.5Φ
※形式末尾 　／Ｇ（強化ガラス）



□ スペック
型番 FK-STC120D8V10/G
入力電圧 AC100〜240V(専用電源)
電源周波数 50/60Hz
定格消費電力 120W
定格入力(電力申請) 123VA(100V時)・125VA(200V時)
LEDランプ色温度 5,000K
平均演色評価指数 Ra70
LEDチップ個数 (LED総ユニット数) 112（8）
ランプ光束 13,200　lm
器具光束 11,700　lm
LED耐用年数(時間) 90,000時間
灯具材質 アルミダイキャスト


天の川120 LED道路灯(連続照明用)

天の川120 LED道路灯(連続照明用)
株式会社共立電機製作所製
品番：FK-STH120D8V10/G



消費電力：120W
寿命：9万時間



水平面照度分布図
（取付け高さ10m）
灯具の寸法(本体) 597×450×402（mm）
灯具の重量 15kg
灯具の保護等級 IP23
適合取り付け 直線ポール専用取付 60.5Φ
※形式末尾 　／Ｇ（強化ガラス）



□ スペック
型番 FK-STH120D8V10/G
入力電圧 AC100〜240V(専用電源)
電源周波数 50/60Hz
定格消費電力 120W
定格入力(電力申請) 123VA(100V時)・125VA(200V時)
LEDランプ色温度 5,000K
平均演色評価指数 Ra70
LEDチップ個数 (LED総ユニット数) 112（8）
ランプ光束 13,200　lm
器具光束 11,700　lm
LED耐用年数(時間) 90,000時間
灯具材質 アルミダイキャスト




天の川99 LED道路灯(交差点照明用)

天の川99 LED道路灯(交差点照明用)
株式会社共立電機製作所製
品番：FK-STC99D8V10K/G



消費電力：99W
寿命：9万時間



水平面照度分布図
（取付け高さ10m）
灯具の寸法(本体) 680×450×297（mm）
灯具の重量 15kg
灯具の保護等級 IP23
適合取り付け 曲線形（水平）ポール専用取付 60.5Φ
※形式末尾 　／Ｇ（強化ガラス）



□ スペック
型番 FK-STC99D8V10K/G
入力電圧 AC200〜265V(専用電源)
電源周波数 50/60Hz
定格消費電力 99W
定格入力(電力申請) 104VA
LEDランプ色温度 5,000K
平均演色評価指数 Ra70
LEDチップ個数 (LED総ユニット数) 96（8）
ランプ光束 11,000　lm
器具光束 9,600　lm
LED耐用年数(時間) 90,000時間
灯具材質 アルミダイキャスト




天の川99 LED道路灯(交差点照明用)

天の川99 LED道路灯(交差点照明用)
株式会社共立電機製作所製
品番：FK-STH99D8V10K/G



消費電力：99W
寿命：9万時間



水平面照度分布図
（取付け高さ10m）
灯具の寸法(本体) 597×450×402（mm）
灯具の重量 15kg
灯具の保護等級 IP23
適合取り付け 直線ポール専用取付 60.5Φ
※形式末尾 　／Ｇ（強化ガラス）



□ スペック
型番 FK-STH99D8V10K/G
入力電圧 AC200〜265V(専用電源)
電源周波数 50/60Hz
定格消費電力 99W
定格入力(電力申請) 104VA
LEDランプ色温度 5,000K
平均演色評価指数 Ra70
LEDチップ個数 (LED総ユニット数) 96（8）
ランプ光束 11,000　lm
器具光束 9,600　lm
LED耐用年数(時間) 90,000時間
灯具材質 アルミダイキャスト




天の川88 LED道路灯(交差点照明用)

天の川88 LED道路灯(交差点照明用)
株式会社共立電機製作所製
品番：FK-STC88D8V10K/G



消費電力：88W
寿命：9万時間



水平面照度分布図
（取付け高さ10m）
灯具の寸法(本体) 680×450×297（mm）
灯具の重量 15kg
灯具の保護等級 IP23
適合取り付け 曲線形（水平）ポール専用取付 60.5Φ
※形式末尾 　／Ｇ（強化ガラス）



□ スペック
型番 FK-STC88D8V10K/G
入力電圧 AC200〜265V(専用電源)
電源周波数 50/60Hz
定格消費電力 88W
定格入力(電力申請) 92VA
LEDランプ色温度 5,000K
平均演色評価指数 Ra70
LEDチップ個数 (LED総ユニット数) 96（8）
ランプ光束 10,000　lm
器具光束 8,700　lm
LED耐用年数(時間) 90,000時間
灯具材質 アルミダイキャスト




天の川88 LED道路灯(交差点照明用)

天の川88 LED道路灯(交差点照明用)
株式会社共立電機製作所製
品番：FK-STH88D8V10K/G



消費電力：88W
寿命：9万時間



水平面照度分布図
（取付け高さ10m）
灯具の寸法(本体) 597×450×402（mm）
灯具の重量 15kg
灯具の保護等級 IP23
適合取り付け 直線ポール専用取付 60.5Φ
※形式末尾 　／Ｇ（強化ガラス）



□ スペック
型番 FK-STH88D8V10K/G
入力電圧 AC200〜265V(専用電源)
電源周波数 50/60Hz
定格消費電力 88W
定格入力(電力申請) 92VA
LEDランプ色温度 5,000K
平均演色評価指数 Ra70
LEDチップ個数 (LED総ユニット数) 96（8）
ランプ光束 10,000　lm
器具光束 8,700　lm
LED耐用年数(時間) 90,000時間
灯具材質 アルミダイキャスト




天の川50 LED歩道灯

天の川50 LED歩道灯
株式会社共立電機製作所製
品番：FK-STC50V9/M


消費電力：45W
寿命：9万時間





　　　灯具鉛直角度　15度


照度分布 （取付け高さ6m）
灯具の寸法 縦450mm×横270mm×高さ228mm
灯具の重量 6.6kg
適合ポール 曲線形(水平)ポール専用取付48.6Φ


スペック
入力電圧    AC100〜240V
電源周波数    50/60Hz
定格消費電力    45W
定格入力(電力申請)    50VA
LEDランプ色温度    5,000K
平均演色評価指数    70Ra
LEDチップ個数
(LED総ユニット数)    56（4）
ランプ全光束    4,900 lm
ランプ効率    119 lm/W
LED耐用年数(時間)    90,000時間
灯具材質    SUS・アルミ合金
※JIS 8105-2[道路及び街路照明器具に関する安全要求事項] 試験内容を満足するものとする

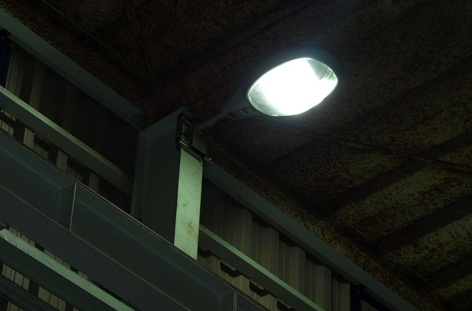

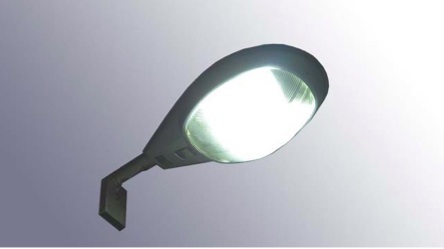

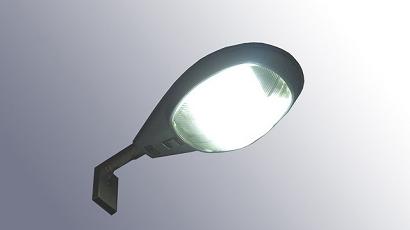

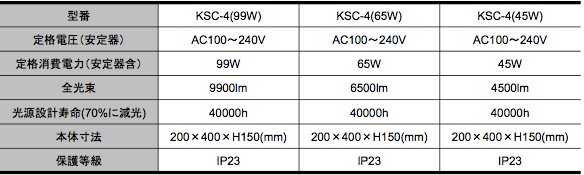

LED街路灯　99W 65W 45W（既存灯具改造品）

既存の灯具にLED球を組み込むことが可能です。
